INFORME RODIGRAFICO

gh
hk
¿QUE ES LA RADIOLÓGIA?

Deficicìon: Es la rama de la medicina que estudia los Rayos x con fines de Radiodiagnosticos y tratamientos.
¿
¿QUE ES LA ADIOGRÁFIA?

Definicìon: Es el método radiográfico que consiste en el registro grafico de las distintas densidades de los diferentes tejidos atravesados por los Rayos x.

¿CUALES SON LAS PROPIEDADES DE LOS RAYOS X?

Definicìon: Tiene la propiedad de atravesar cuerpos opacos, la intensidad de los Rayos x se disminuyen con respecto a su punto de origen, y se propagan en lineas rectas .



SALA RADIOGRÁFICA.

La sala radiográfica debe tener todas su paredes plomadas para absorver toda la radiacion posible, esta constituida por dos partes

1- Es en donde atenderemos a los pacientes, en ella encontramos

MESA RADIOGRÁFICA: Esta destinada a sostener al paciente que es sometido a una exploración radiográfica, debajo de esta se encuentraa una bandeja que sostiene el chasis la que se denomina Bandeja de chasis.
J
TUBO DE RAYOS X: Es el dispositivo por donde salen disparados los Rayos x.
CHASIS: Es él que se encarga de contener las peliculas o placas radiograficas, tiene la forma de rectangulo y se presenta en distintos tamaños.

TAMAÑO: 13 x 18(para dedos o muñecas) -18 x 24 (mano, codo)-24 x30(humero, hombro y esternon) 30x40-35x35- 35x43(pelvis, torax y abdomen).

MAMOGRAFÍAS: 18 x24 24x 30.

TELEMETRÍCOS: 30 x 90.


2- La otra habitacion es conocida como Sala Radiográfica o cuarto oscuro donde èl tecnico radiologo realiza la descarga de chasis , a continuación se produce el revelado de las placas o peliculas radiográficas, este revelado puede ser manual o automático.

POSICIÓN DEL PACIENTE.
Puede ser:

-Bipedestacion: Parado - Forma anatómica.
-Decubito supino o dorsal: Boca arriba.
- Decubito Prono o ventral: Boca abajo.
-
Sentado

POSICIÓN RADIOGRÁFICA

Es la posición con ralacion a la mesa radiográfica o placa, puede ser :

-Lateral: Derecho e izquierdo.
- Oblicua: Aterior derecha - Aterior izquierda.
Posterior derecho - `Posterior izquierda



PROYECCIÓNES DE RADIOLÓGIA.

Es el recorrido del rayo, por donde incide y por donde emerge.

-Aanteroposterior. (AP)
- Posteroanterior. (PA)
- Lateral.
-Oblicua.



NORMAS GENERALES PARA REALIZAR UNA RADIOGRÁFIA.

1- Eliminar todos los objetos radio opacos al paciente Ej: anillo , aros, cadenitas ect.

2- Colocar las medida adecuada del chasis para cada región del cuerpo.

3- Marcar las placas siempre del lado derecho del paciente.

miércoles, 5 de noviembre de 2008

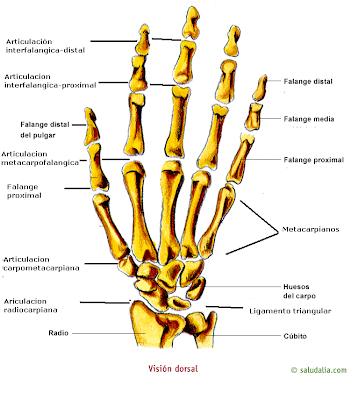

ANATOMIA DE MANO


DEDOS DE 2º A 5º





PROYECCIÓN LATERAL
LATEROMEDIAL O MEDIOLATERAL



PLACA: 18 x 24 o 24 x 30 apaisada para colocar doble imágenes en una misma placa.

POSICIÓN DEL PACIENTE: Sentado al final de la mesa radiográfiaca.

PROTECCIÓN: Gonadal o chaleco plomado.

POSICIÓN DE LAS PARTE A EXPLORAR:

1- Para los dedos 2º y 3º se lo ubica el dedo en contacto con el chasis en su cara lateral o radial.
2- Para los dedos 4º y 5º se ubica él dedo en contacto con el chasis el en su cara medial o cubital.

RAYO CENTRAL:

1- Se debe colimar la región del dedo que se desea estudiar la cual corresponde desde la falange distal hasta la cabeza del metacarpiano .
2- El rayo va incidir perpendicular a la articulación interfalangica proximal.

CRITERIOS DE EVALUACION:

1-La superficie anterior de las falanges debe ser cóncava.
2-Ausencia de obstrucción de las articulaciones de las falanges proximal y metacarpofalangicas.

Imagen de la posición








DEDO 2º LATEROMEDIAL
























DEDO 3º LATEROMEDIAL


















DEDO 4º MEDIOLATERAL





















DEDO 5º MEDIOLATERAL

Imagen Radiográficas














PROYECCIÓN MEDIOLATERAL
DEL 2º DEDO



























PROYECCIÓN MEDIOLATERAL
DEL 3º DEDO




























PROYECCIÓN LATEROMEDIAL
DEL 4º DEDO



























PROYECCIÓN LATEROMEDIAL
DEL 5º DEDO

martes, 4 de noviembre de 2008

ANATOMIA DE HOMBRO


HUMERO ( porcion proximal)




PROYECCIÓN LATERAL TRANSTORACICA
METODO DE LAWRENCE



Posicion:Derecha o Izquierda.

Placa: 18x 24 o 24x30 lonquitudinal.

Posición del paciente: se puede realizar con el paciente de bipedestacion lo que nos facilita obtener el ajuste exacto del hombro o tambien se puede realiza decubito supino.



Posición de la parte a explorar:
1- Pida al paciente que eleve al brazo no lesionado, apoye el antebrazo sobre la cabeza y eleve el hombro todo lo que pueda.

2- Centre el chasis en la región del cuello quirurgico del humero afectado.

3-Ajuste el cuerpo del paciente para proyectar el huemro atravez de la columna y el esternón.


Rayo central:

Se dirige el rayo perpendicular a la placa a nivel del cuello quirurqico .
IMPORTANTE: Cuando el paciente no puede elevar el brazo se angula el rayo de 10º a 15º en direccion cefálica para obtener una imagen comparada pero no idéntica.

Respiracion: se prefiere una ispiracion completa ya que con los pulmones llenos de aires se mejora el contraste.

Extructuras mostradas:
Mostrara una proyeccion lateral de los tercios proximales del humero proyectado atravez del tarax.

Criterios de evaluacion:
1-
Se debe visualizar la porción proximal del humero.
2- Los bordes del humero claramente visibles.

Imagen Radiografias




















































ANATOMIA DE PELVIS


HUESOS ANTERIORES DE LA PELVIS








PROYECCIÓN AXIAL -AP
METODO DE TAYLOR








Placa:24x30 (apaisada) .

Posición del paciente:Decubito supino .
Posicion de la parte a explorar:

1- centre el plano sagital medio con la linea media de la rejilla.

2- Ajuste la pelvis de tal forma que no exista rotacion. lograremos esto rotando los pies en direccion interna a unos 15º.

3- Chasis colocado en la bandeja del Bucky, de tal forma que el punto medio de la placa coincida con el rayo central..

Rayo central:

1-Mujeres; Dirija el rayo central con una angulacion céfalica de(35º a 45º),En un punto situado 5cm distal del borde superior de sinfisis pubica.

2-Hombre: Dirija el rayo central con una angulacion cefalica de (20º a 35º), En un punto situado 5cm distal del borde superior de sinfisis pubica.

Criterios de evaluacion:


1- Los huesos pubicos e izquiaticos magnificados.
2-Aujeros obturadores simetricos.
3- Ramas pubicas e izquiaticas ubicadas en el centro de la placa.

Extructuras mostradas:
Esta proyeccion mostrara una imagen enlogada de las ramas pubicas y las ramas izquiaticas.


Radiografias
